Vess R3600シリーズ
FC/iSCSI RAID対応
16Gbps Fibre Channel/10Gb Ethernet 対応ストレージです。
製品情報インデックス
- 製品サポート・ダウンロードなど
製品について
主な特長
分かり易いユーザーインターフェース(WebPAM PROe)
仮想化IPでアクセス
WebPAM PROeは、ブラウザを使ってアクセスができます。専用のマネージメントポートは2つのRAIDコントローラで仮想IPを持たせて運用しますので、万が一のコントローラ障害の際にも通常と同じアクセスができます。
稼動状態表示
一般的にRAID、NASで必要な設定に加え、稼動状態を観察できます。スループット（FC、iSCSI）、待ち時間（最大/最小/平均）、IOPSをFC、iSCSI、NASのインターフェースと物理ドライブ、論理ドライブごとに知ることができます。何か性能が出ていないような気がするといった場合のトラブルシューティングに役立ちます。
強力なキャッシュ保護機能
R3600シリーズから新たに搭載されたCache Guard Data Protection機能は、Writeキャッシュの内容を72時間を超えて保持します。
また、Advanced Battery Flash Backup機能は、緊急時に不揮発性メモリにキャッシュ内容を自動的に保持することで、より長時間のキャッシュ保護を行うことが可能です。
容易なログの取得
障害時に取得していただくログは、WebPAM PROeからの取得の他に前面USBスロットにUSBメモリを挿すだけでも取得可能です。操作に慣れた要員を確保できない場合でも、簡単に全てのログが採取でき、迅速なサポートを受けることができます。

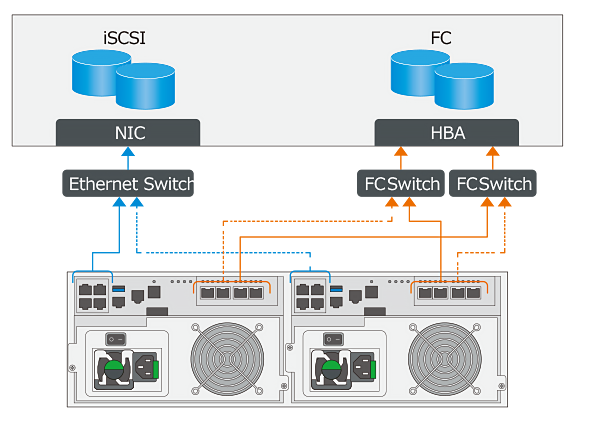

デュアルコントローラモデル
FC、iSCSIのデュアルコントローラを搭載しています。
PerfectPathTM MPIOドライバと組み合わせることで、高い可用性をもったシステム構成が可能です。
豊富なI/Oポートの搭載
fiS/fiDモデルでは1コントローラあたり4つの16Gb FCポートを搭載しています。
小規模なFC SAN環境をスイッチを使わずに構成することが可能です。複数ボリュームを別サーバに振り分けることも容易です。

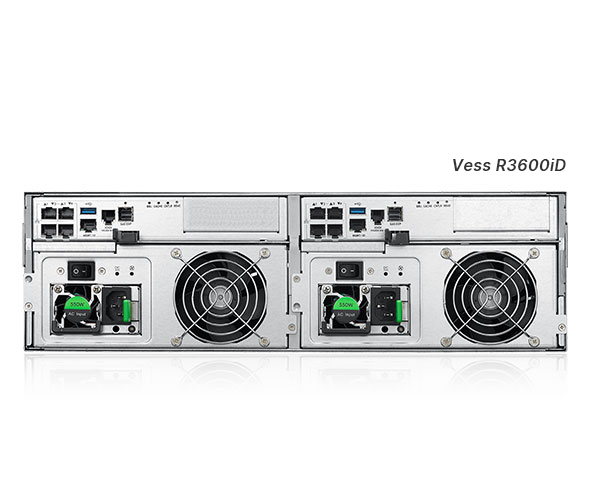

全モデル共通
1GbE(RJ-45)×4ポート/コントローラ

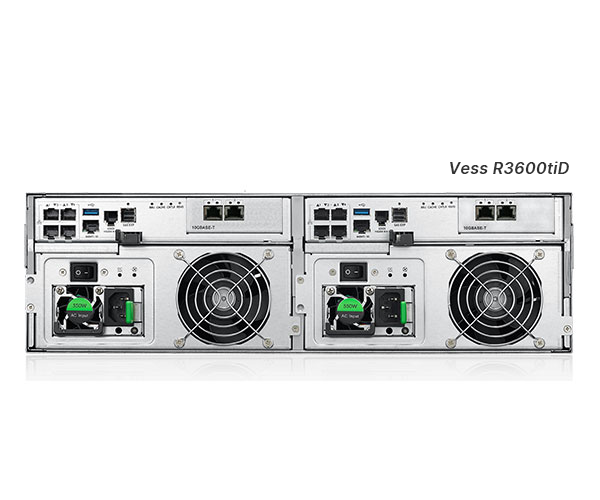

R3600tiS、R3600tiD
10GbE(RJ-45)×2ポート/コントローラ

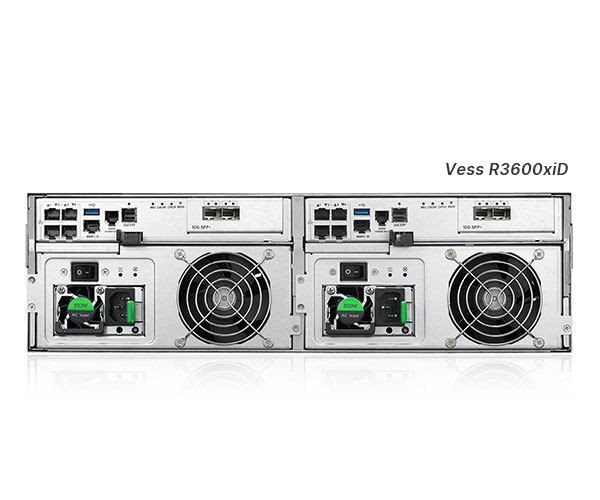

R3600xiS、R3600xiD
10GbE(SFP+)×2ポート/コントローラ
R3604fiS、R3604fiD
16Gb FC(SFP+)×4ポート/コントローラ
Vess Aシリーズ監視アプライアンスの拡張に
RJ-45およびSFP+ 10GbEポートを使ったiSCSIターゲット構成は、Vess Aシリーズの外部拡張ユニットとして最適です。拡張ユニットを併用することで、総容量2PBクラスのiSCSIターゲットが構成できます。
他の主な特長
- 主筐体＋最大12JBOD拡張が可能
- 最大拡張時約3.3PB（アンフォーマット物理容量）
- Fibre Channel 16/8/4Gbps（SFP+）
- iSCSI 1GbE（RJ-45）/10GbE（RJ-45/SFP+）
仕様
ハードウェア仕様
| モデル | RAIDコントローラ搭載機種 | JBOD | |||
|---|---|---|---|---|---|
| R3600iS/R3600iD | R3604fiS/R3604fiD | R3600tiS/R3600tiD | R3600xiS/R3600xiD | J3600sS/sD | |
| 形状 | EIA 3Uラックマウント | ||||
| ドライブ数 | 16(3.5インチ) | ||||
| 搭載ドライブ | SAS/SATA | ||||
| 最大搭載数 | 208 | ||||
| コントローラ数 | シングル/デュアル | - | |||
| RAIDキャッシュ (コントローラ毎) | 16GB | - | |||
| ホストI/F (コントローラあたり) | 1000Base-T(4 iSCSI) | 6/12G miniSAS SFF-8644(2) | |||
| - | 16Gb FC(4) | 10GbE(UTP、RJ-45 2) | 10GbE(LC、SFP＋2) | ||
| 管理用ポート | 1000Base-T、serial | - | |||
| RAIDレベル | 0/1/5/6/10/50/60 | - | |||
| 接続プロトコル | iSCSI | iSCSI、FC | iSCSI | iSCSI | - |
| サポートホスト | Windows Server 2016/2019、 RedHat Linux 7.2、 SuSE Linux 11sp4/12sp1 Microsoft Hyper-V、VMWare ESXi 6.x | - | |||
| Software Certification | VMware ESXi 6.7、Citrix Server 7.4、Windows | ||||
| 電源定格 | 100－240VAC、50/60Hz | ||||
| 最大消費電流 | 8A(100/200V)以下 | ||||
| 動作環境 | 温度：5～35℃、湿度：20～80％(結露なきこと) | ||||
| 外形寸法(W×D×Hmm) | 446.7×507×131 | ||||
| 重量 | 約31kg | ||||
| 適合規格 | EMC Class A：CE、FCC、VCCI、BSMI、RCM Safety：IEEE CB、NTRL | - | |||
価格表
16Gb FC×4+1GbE×4 シングルコントローラモデル
| 型番 | 容量 | 標準価格 |
|---|---|---|
| NVRDN004T16SAR3FiS | 4TB(SATA)×16 3U、メモリ:16GB | オープン |
| NVRDN008T16SAR3FiS | 8TB(SATA)×16 3U、メモリ:16GB | オープン |
| NVRDN016T16SAR3FiS | 16TB(SATA)×16 3U、メモリ:16GB | オープン |
| NVRDN004T16NSU3FiS *1 | 4TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN008T16NSU3FiS *1 | 8TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN012T16NSU3FiS *1 | 12TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN016T16NSU3FiS *1 | 16TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
*1 2022年11月8日に販売終了となりました。
16Gb FC×4+1GbE×4 デュアルコントローラモデル
| 型番 | 容量 | 標準価格 |
| NVRDN004T16NSU3FiD | 4TB(ニアラインSAS)×16 3U、メモリ:16GB | オープン |
| NVRDN008T16NSU3FiD | 8TB(ニアラインSAS)×16 3U、メモリ:16GB | オープン |
| NVRDN012T16NSU3FiD *1 | 12TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN016T16NSU3FiD | 16TB(ニアラインSAS)×16 3U、メモリ:16GB | オープン |
*1 2022年11月8日に販売終了となりました。
1GbE×4 シングルコントローラモデル
| 型番 | 容量 | 標準価格 |
| NVRDN004T16NSU3iS | 4TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN008T16NSU3iS | 8TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN012T16NSU3iS | 12TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN016T16NSU3iS | 16TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
※2022年6月24日に販売終了となりました。
1GbE×4 デュアルコントローラモデル
| 型番 | 容量 | 標準価格 |
| NVRDN004T16NSU3iD | 4TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN008T16NSU3iD | 8TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN012T16NSU3iD | 12TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN016T16NSU3iD | 16TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
10GbE(RJ45)×2+1GbE×4 シングルコントローラモデル
| 型番 | 容量 | 標準価格 |
| NVRDN004T16NSU3TiS | 4TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN008T16NSU3TiS | 8TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN012T16NSU3TiS | 12TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN016T16NSU3TiS | 16TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
10GbE(RJ45)×2+1GbE×4 デュアルコントローラモデル
| 型番 | 容量 | 標準価格 |
| NVRDN004T16NSU3TiD | 4TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN008T16NSU3TiD | 8TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN012T16NSU3TiD | 12TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN016T16NSU3TiD | 16TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
10GbE(SFP+)×2+1GbE×4 シングルコントローラモデル
| 型番 | 容量 | 標準価格 |
| NVRDN004T16NSU3XiS | 4TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN008T16NSU3XiS | 8TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN012T16NSU3XiS | 12TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN016T16NSU3XiS | 16TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
10GbE(SFP+)×2+1GbE×4 デュアルコントローラモデル
| 型番 | 容量 | 標準価格 |
| NVRDN004T16NSU3XiD | 4TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN008T16NSU3XiD | 8TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN012T16NSU3XiD | 12TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
| NVRDN016T16NSU3XiD | 16TB(ニアラインSAS)×16 3U、メモリ:16GB | 販売終了 |
※2022年6月24日に販売終了となりました。
JBOD シングルコントローラモデル
| 型番 | 容量 | 標準価格 |
| NVJDN004T16NSU3sS | 4TB(ニアラインSAS)×16 3U | 販売終了 |
| NVJDN008T16NSU3sS | 8TB(ニアラインSAS)×16 3U | 販売終了 |
| NVJDN012T16NSU3sS | 12TB(ニアラインSAS)×16 3U | 販売終了 |
| NVJDN016T16NSU3sS | 16TB(ニアラインSAS)×16 3U | 販売終了 |
JBOD デュアルコントローラモデル
| 型番 | 容量 | 標準価格 |
| NVJDN004T16NSU3sD | 4TB(ニアラインSAS)×16 3U | 販売終了 |
| NVJDN008T16NSU3sD | 8TB(ニアラインSAS)×16 3U | 販売終了 |
| NVJDN012T16NSU3sD | 12TB(ニアラインSAS)×16 3U | 販売終了 |
| NVJDN016T16NSU3sD | 16TB(ニアラインSAS)×16 3U | 販売終了 |
ゴールドオンサイト保守契約(24時間365日受付、4時間対応 *1) 対応地域:保守拠点より30km圏内
| 型番 | 保守内容 | 標準価格 |
|---|---|---|
| NO-NVRDNNS3UG | ニアラインSAS搭載モデル用 1～3年目ゴールドオンサイト保守契約(年額) | オープン |
| NOS-NVRDNNS3UG | ニアラインSAS搭載モデル用 4～5年目ゴールドオンサイト保守契約(年額、部材費込み) | オープン |
| NO-NVRDNNS3UG/Y3 | ニアラインSAS搭載モデル用 3年間ゴールドオンサイト保守契約 | オープン |
| NOS-NVRDNNS3UG/Y5 | ニアラインSAS搭載モデル用 5年間ゴールドオンサイト保守契約(部材費込み) | オープン |
| NO-NVJDNNS3UG | ニアラインSAS搭載 JBOD用 1～3年目ゴールドオンサイト保守契約(年額) | オープン |
| NOS-NVJDNNS3UG | ニアラインSAS搭載 JBOD用 4～5年目ゴールドオンサイト保守契約(年額、部材費込み) | オープン |
| NO-NVJDNNS3UG/Y3 | ニアラインSAS搭載 JBOD用 3年間ゴールドオンサイト保守契約 | オープン |
| NOS-NVJDNNS3UG/Y5 | ニアラインSAS搭載 JBOD用 5年間ゴールドオンサイト保守契約(部材費込み) | オープン |
シルバーオンサイト保守契約(平日9:00～17:30受付、4時間対応 *1) 対応地域:保守拠点より30km圏内
| 型番 | 保守内容 | 標準価格 |
|---|---|---|
| NO-NVRDNNS3US | ニアラインSAS搭載モデル用 1～3年目シルバーオンサイト保守契約(年額) | オープン |
| NOS-NVRDNNS3US | ニアラインSAS搭載モデル用 4～5年目シルバーオンサイト保守契約(年額、部材費込み) | オープン |
| NO-NVRDNNS3US/Y3 | ニアラインSAS搭載モデル用 3年間シルバーオンサイト保守契約 | オープン |
| NOS-NVRDNNS3US/Y5 | ニアラインSAS搭載モデル用 5年間シルバーオンサイト保守契約(部材費込み) | オープン |
| NO-NVJDNNS3US | ニアラインSAS搭載 JBOD用 1～3年目シルバーオンサイト保守契約(年額) | オープン |
| NOS-NVJDNNS3US | ニアラインSAS搭載 JBOD用 4～5年目シルバーオンサイト保守契約(年額、部材費込み) | オープン |
| NO-NVJDNNS3US/Y3 | ニアラインSAS搭載 JBOD用 3年間シルバーオンサイト保守契約 | オープン |
| NOS-NVJDNNS3US/Y5 | ニアラインSAS搭載 JBOD用 5年間シルバーオンサイト保守契約(部材費込み) | オープン |
センドバック保守契約(平日9:30～12:00/13:00～17:30対応)
| 型番 | 保守内容 | 標準価格 |
| NS-NVRDNNS3U | 4～5年目センドバック保守契約(年額、部材費込み) | オープン |
| NS-NVJDNNS3U | JBOD用 4～5年目センドバック保守契約(年額、部材費込み) | オープン |
保守契約オプション
| 型番 | 保守内容 | 標準価格 |
| NVRDN16HDD-RUN | HDD返却不要オプション(年額) | オープン |
予備ディスク(1年保証)
| 型番 | 容量 | 標準価格 |
|---|---|---|
| NVRD-004TSA | 予備ディスク 4TB(SATA) | オープン |
| NVRD-008TSA | 予備ディスク 8TB(SATA) | オープン |
| NVRD-016TSA | 予備ディスク 16TB(SATA) | オープン |
| NVRD-004TNS | 予備ディスク 4TB(ニアラインSAS) | オープン |
| NVRD-008TNS | 予備ディスク 8TB(ニアラインSAS) | オープン |
| NVRD-016TNS | 予備ディスク 16TB(ニアラインSAS) | オープン |
| NVRD-004T *1 | 予備ディスク 4TB | 販売終了 |
| NVRD-008T *1 | 予備ディスク 8TB | 販売終了 |
| NVRD-012T *1 | 予備ディスク 12TB | 販売終了 |
| NVRD-016T *1 | 予備ディスク 16TB | 販売終了 |
*1 2022年11月8日に販売終了となりました。
この製品の保証内容
- ホストFC SASディスク
- ホストFC NL_SASディスク
- ホストiSCSI SASディスク
- ホストiSCSI NL_SASディスク
- ホストEther SASディスク
- ホストEther NL_SASディスク
- 80PLUS
- 保証3年
製品サポート・ダウンロードなど
ユーザーズマニュアル
ユーザーズマニュアル
| 更新日 | 文書名 |
| 2023/1/27 | Vess R3600シリーズ システム・セットアップガイド |
| 2020/4/1 | Vess R3600シリーズ ダウンロード ガイド |
